多功能数据转换板916模块

点击量:

品牌:多功能数据转换板916模块
型号:消防主机数据转换模块9
产品描述:消防主机数据转换模块916模块说明书
联系客服 18911955119
  • 产品详情
  • 使用教程
  • 相关软件
  • 万霖-WANLIN-916参数手册
    1、 简介
    万霖-WANLIN-916具有截取消防主机与打印机,消防主机与CRT主板之间的数据的功能,支持串口、并口打印机数据截取,支持海湾、北大青鸟、松江等多种消防主机的CRT协议。万霖-WANLIN-916具有数据缓存功能,可记录大于8000条报警数据(可根据需要扩大存储量),截取的数据先暂存到主板内,待成功上传到云端后擦除记录数据。万霖-WANLIN-916具有实时时钟功能,在记录数据的同时记录数据产生的时间。万霖-WANLIN-916可与云端交互,可以实现数据上传、下发以及心跳包功能。

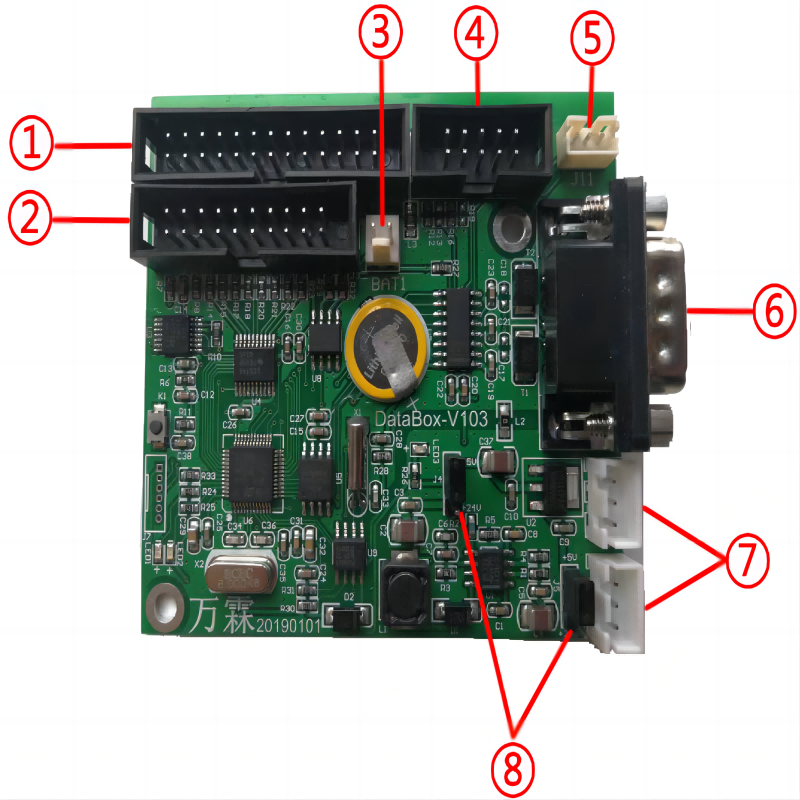

    2、 接口说明

    序号 说明 备注
    ①  IDC26pin打印机并口数据截取端口 串联到打印机与消防主机之间可以获取打印数据,串口及485接口支持设置波特率,可设置范围:2400~115200
    ②  IDC20pin打印机并口数据截取端口
    ③  2pin打印机485接口数据截取端口
    ④  IDC10pin打印机串口数据截取端口
    ⑤  3pin串口数据上传端口 存储数据上传/参数设置/固件升级端口,波特率115200
    ⑥  DB9针CRT主机数据截取端口 支持海湾、北大青鸟、松江主机,支持设置波特率,可设置范围:2400~115200,接口类型为RS232
    ⑦  3pin电源接口 电压范围5~24V
    ⑧  电源电压选择跳帽 根据电压范围需要切换跳帽
    5~10V一个档位
    10~24V一个档位
    两个跳帽要保持一致
    3、 参数
    物理参数
    外观尺寸:74.8(L)×63.5(W)×11(H)mm
    重    量:
    环境参数
    工作温度:-20℃~60℃;
    工作湿度:10%~80%;
    储藏温度:-40℃~80℃;
    储藏湿度:10%~95%。
