  • WANLIN-GA900用户信息传输装置


    使用说明书


    图号:WANLIN-GA900
    版本号:V1.0


                  拟 制:

                  审 核:

                  批 准:

    万霖(北京)消防技术有限公司



    目录
    1. WANLIN-GA900用户信息传输装置产品简介 1
    2. WANLIN-GA900用户信息传输装置系统图 1
    3. 用户信息传输装置安装方式 1
    4. 主要功能 1
    5. 产品基性能参数 2
    6. 指示灯功能 2
    7. LCD显示 3
    8. 按键功能介绍 3
    9. 箱内接线端子 5
    10. 外形尺寸和安装示意图 5
    11. 售后服务说明 6


    1. WANLIN-GA900用户信息传输装置产品简介
    用户信息传输装置是城市消防远程监控系统的核心前端设备,用于获取和传输从用户消防控制主机获取的各类用户报警信息和设备状态信息。是城市消防远程监控系统的核心设备。城市消防远程监控系统是对物联网用户的火灾报警信息、建筑消防设施运行状态信息、消防安全管理信息进行接、处理和管理,向城市消防通信指挥中心或其他接处警中心发送经确认的火灾报警信息,为公安消防部门提供查询,并为联网用户提供信息服务的系统。远程监控系统由用户信息传输装置、报警传输网络、报警受理系统、信息查询系统、用户信息服务系统及相关终端和接口构成。
    2. 用户信息传输装置系统图

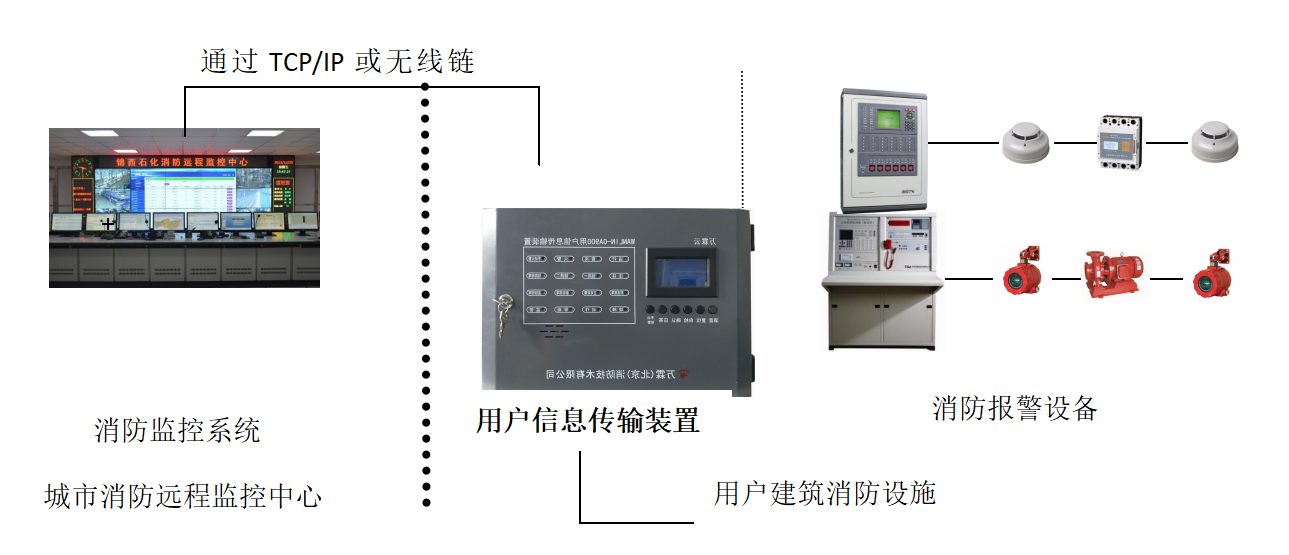

    注:WANLIN-GA900 用户信息传输装置是城市消防远程监控中心的核心设备,它与建筑消防报警主机通过RS485或CAN总线的方式进行数据传输,建筑消防报警主机的所有报警信息都上传到用户信息传输装置,用户信息装置再通过网络接口上传到远程监控中心。用户信息传输装置与远程监控中心通过TCP/IP或无线的方式进行数据传输。
    3. WANLIN-GA900用户信息传输装置安装方式
      用户信息传输装置采用壁挂式安装方式安装、金属外壳、带显示设计。具有安装方便、抗干扰能力强、使用方便等优点。产品具有可扩展功能,同时产品还有远程升级的功能,方便各种环境场所的应用。
    4. 主要功能
    Ø 扩展功能:装置具有可扩展接口功能,满足特殊环境使用
    Ø 远程升级:装置具有远程软件升级的功能。
    Ø 显示功能:显示被监控点的状态信息、故障信息、报警信息。
    Ø 存储功能:存储被监控点与本机的故障信息、报警信息。
    Ø 状态显示:装置有数据传输的时候,能显示各种数据信息状态。
    Ø 地址设置:本机具有唯一的编码号。
    Ø 主备电功能:当主电故障时自动切换到备电工作状态,主电恢复正常切换到主电工作。
    Ø 备电工作:在充满电正常工作状态下可待机8小时以上。
    Ø 自检功能:用于检测装置的灯、液晶、音响器件和通讯链路是否正常。
    Ø 复位功能:可以对本机的报警信息和故障信息
    Ø 消音功能:当装置处于火警或故障状态声响器件启动,按消音可静音。
    Ø 权限设置:根据权限进行相应的功能操作

    5. 产品基性能参数
    产品 名称 用户信息传输装置
    型号 WANLIN-GA900
    输入参数 输入电压 AC 220 V ± 20%  50Hz
    输入功率 20W---40W
    通信接口 1路RS485、1路RS232和1路开关量
    输出参数 通信方式 TCP通信
    通信线 超五类网线
    上传接口 RJ45网口
    管理节点数 一对一连接
    报警 声、光显示
    密码 二级
    备用电源 1节12V/7.0AH 断电后待机大于8小时
    显示 3.5寸单色液晶屏
    操作 按键操作方式
    环境 0℃-+40℃,湿度:<95%RH
    防护等级 IP30

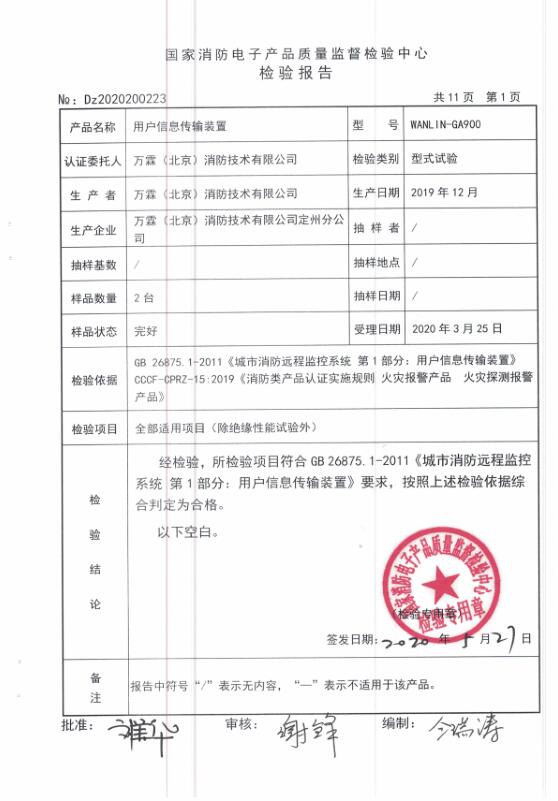

    执行标准 GB26875-2011《用户信息传输装置》
    外形尺寸 长×宽×高:400mm×120mm×280mm
    安装方式 壁挂式

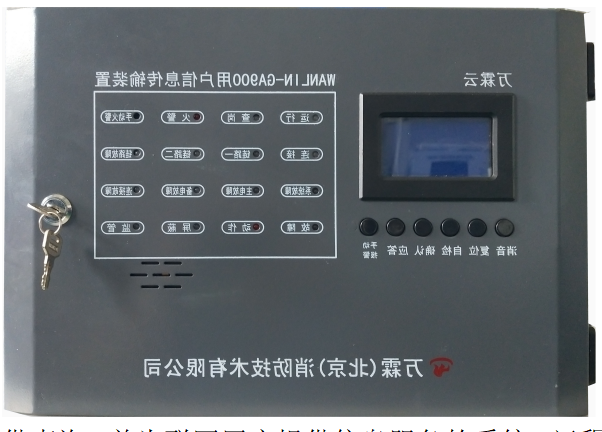

    6. 指示灯功能
    名  称 功      能
    运行灯-绿 通电后程序正常运行时周期性闪烁
    查岗灯-黄 接收到有查岗命名时点亮
    火警灯-红 接收到报警主机的火警信息后点亮
    手动火警 手动报警按键有效后点亮
    连接灯-绿 与报警主机连接正常亮,有数据传输时闪烁
    链路一灯 绿 与监控中心有线连接正常亮,有数据传输时闪烁
    链路二灯 绿 与监控中心无线连接正常亮,有数据传输时闪烁
    链路故障灯 黄 与监控中心断开连接时亮
    系统故障灯 黄 系统工作异常时亮
    主电故障灯 黄 主电工作异常时亮
    备电故障灯 黄 备电工作异常时亮
    连接故障灯 黄 与报警主机连接异常时亮
    故障灯 黄 有故障时,灯亮
    动作灯 红 接收到报警主机的动作后点亮
    屏蔽灯 黄 接收到报警主机的屏蔽命令后点亮
    监管灯 黄 接收到报警主机的监管命令后点亮

    7. 显示
    Ø 显示总体分2行;

    Ø 可显示内容有本机信息,实时时间,接收到报警主机的故障、报警信息,系统记录信息等;
    Ø 通过按键可以操作控制显示器显示不同内容;
    Ø 自检完成后,显示自检前内容;
    Ø 自检过程为顺序从行1到行4显示特定字符
    8. 按键功能介绍
    装置共有6个有效按键,分别为:消音、复位、自检、确认、应答和手动报警按键。操作密码是:1111,超级密码是:2222。

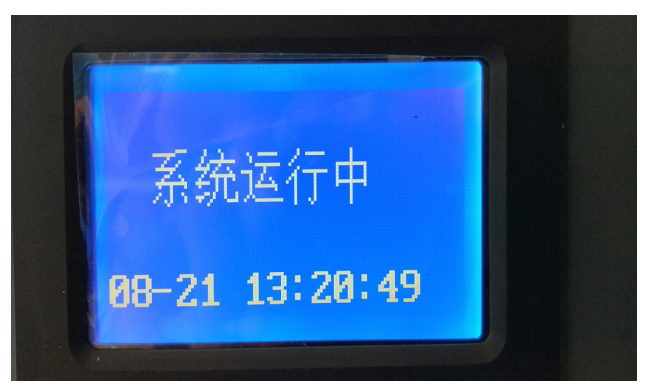

    系统正常运行时屏幕显示各按键的默认功能如下:
    1、 消音按键可使蜂鸣器静音,有新报警或故障后蜂鸣器重新响起。

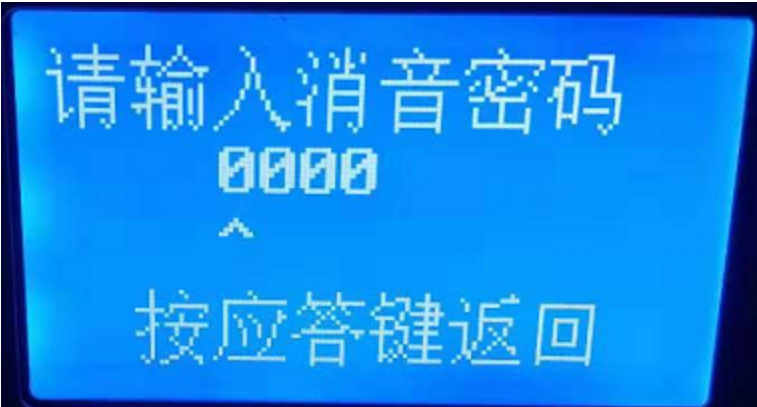

    按下后会提示用户输入消音密码,提示如图2:

    图2 输入密码界面
    进入到此界面后,消音按键可以移位控制要操作的密码位,按复位键实现加一操作,自检键实现减一操作,每位可在0~9之间更改密码,确认按键确认输入,如果密码正确可进行下一步的操作(图3)。密码错误可重新输入(图4)。

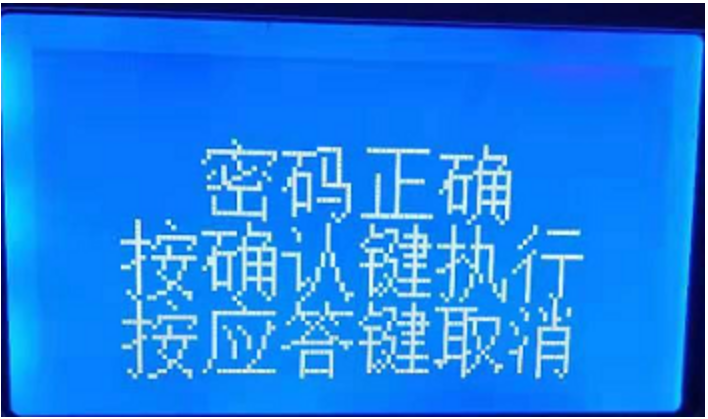

    图3 密码正确提示

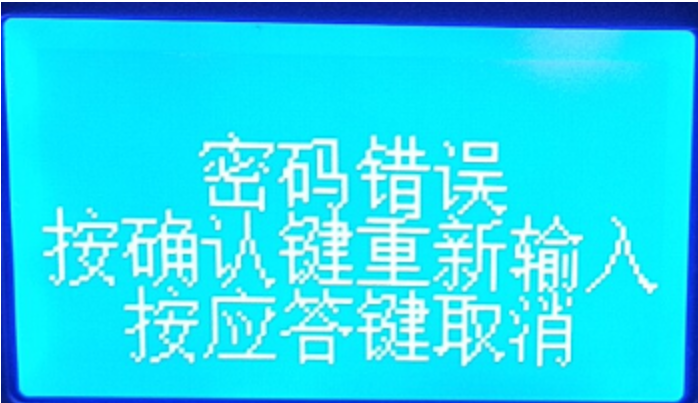

    图4 密码错误提示
    按应答键可返回到正常监视界面。
    2、 复位按键可去除报警、故障状态,恢复系统到正常状态。
    按下后会提示用户输入复位密码,密码输入操作同上。
    3、自检按键可自动检查所有的指示灯、蜂鸣器、LCD屏等硬件功能。
    按下后会提示用户输入自检密码,密码输入操作同上。
    3、 确认按键可对监控中心的巡检命令作出响应。
    按下后会提示用户输入确认密码,密码输入操作同上。
    4、 应答按键可对监控中心的查岗命令作出响应。
    按下后会提示用户输入应答密码,密码输入操作同上。
    5、 手动报警按键可人工使系统工作在手动火警状态。
    按下后会提示用户输入报警密码,密码输入操作同上。
    6、 长按消音按键5s以上,可进入系统信息查询、系统记录查询界面。在此界面下,消音、复位、自检分别代表选项1、2、3.按下相应按键可进入下级界面。
    9. 箱内接线端子
    Ø CAN接线端子:CH,CL;
    Ø RS485端子:A,B
    Ø 串口接线端子DB9
    Ø 以太网接口RJ45
    Ø 火警输入接口
    Ø 继电器输出接口
    Ø LORA无线扩展接口
    Ø GPRS无线扩展接口
    Ø 5V电源输出接口
    10. 外形尺寸和安装示意图

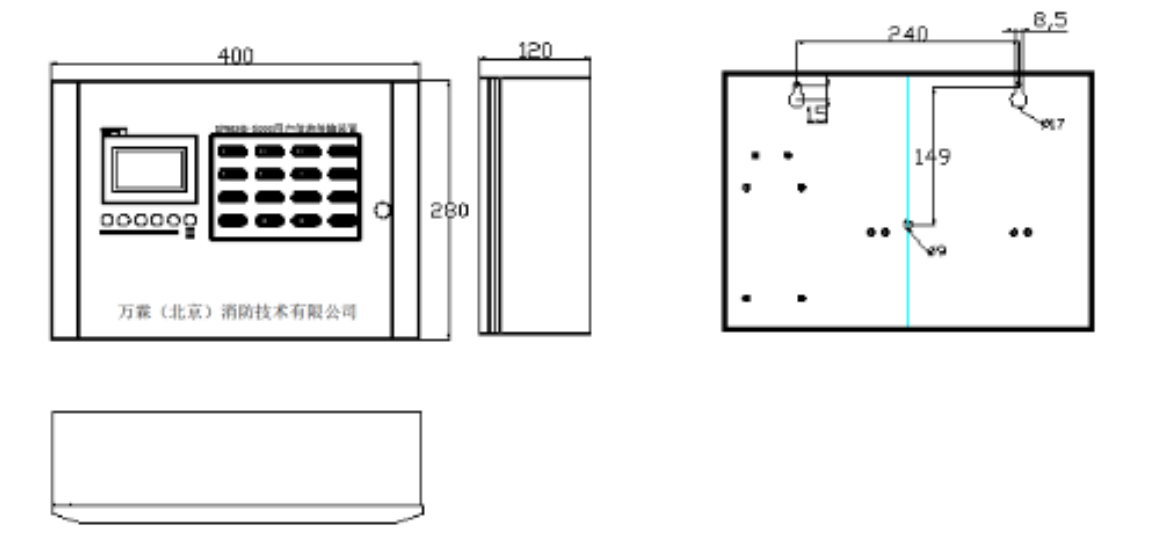

           外形尺寸图                        安装图

    11. 售后服务说明
    本产品因自然雷击损坏后请及时与经销商联系,在保质期内实行免费维修或更换。在保修之外实行有偿维护。
    下列情况不属于免费维护范围:
    1、人为非正常操作引起产品损坏。
    2、不按照国家标准或说明书要求安装使用而引起的产品损坏。
    3、除雷击以外不可抗拒原因引起的产品损坏。
    4、因做破坏性试验而造成的产品损坏。
    5、缺少发票、条码、生产日期的产品,超过保质期的产品。
