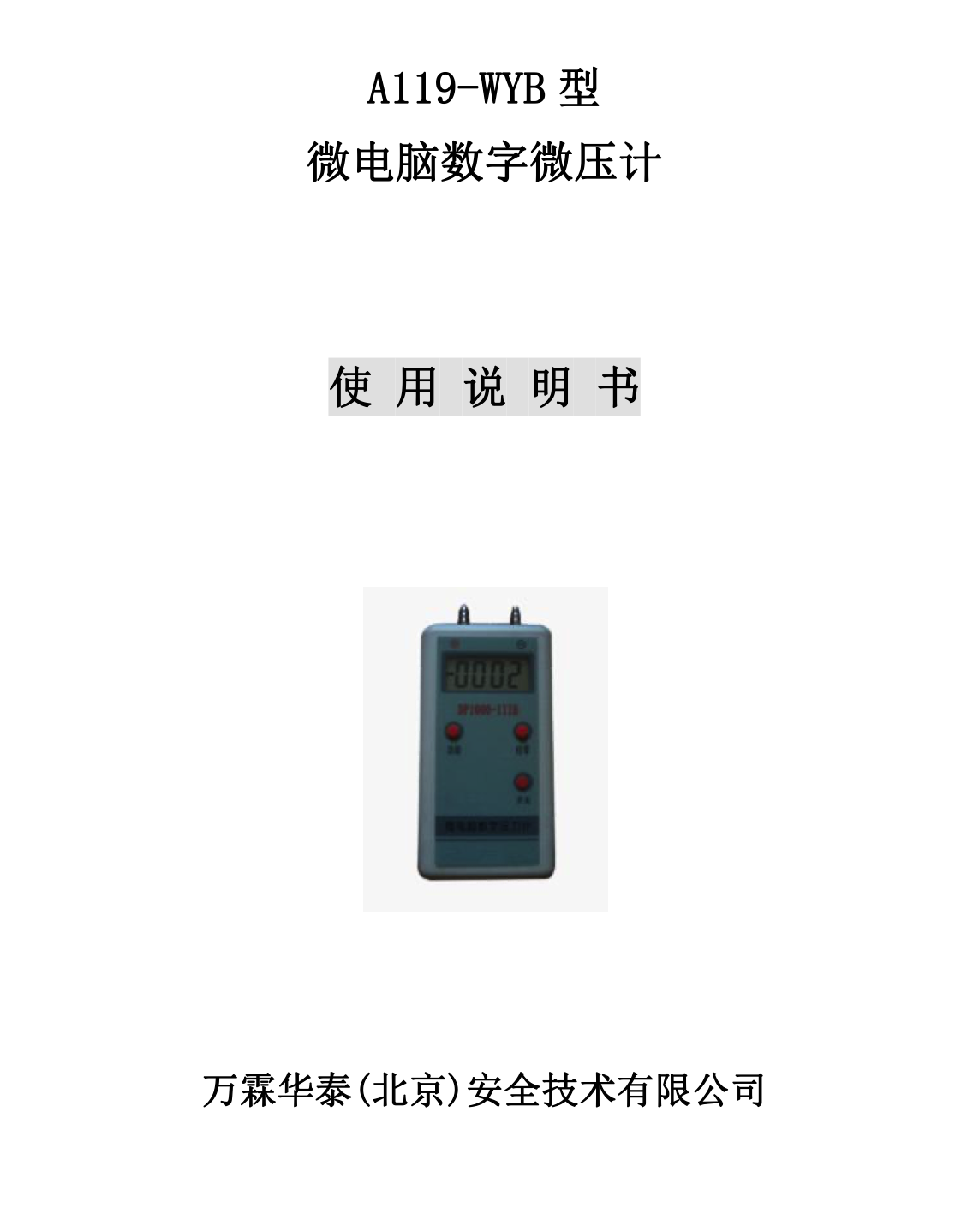

A119-WYB 型 微电脑数字微压计使用说明



文件大小:未知

文件类型:.zip

发布时间:2021-08-16

  • 产品详情

  • 一、 用途

    A119-WYB 微电脑数字压力计是一种高稳定的压力计,适用于-9999~9999Pa 范围内的 气体液体的正压、负压和差压的测量,是各环境监测站、实验室、医药卫生、建筑空调供暖、

    通风、无尘室测试或标定压力的理想仪器,配上皮托管可测量气体流速。

    二、 特点

    1. 液晶显示,数字直读。
    2. 美国进口微压传感器、高分辨率、高精度、高稳定性。
    3. 便携式、采用美国最先进的超低功耗微电脑贴片电路,并具有数值稳定功能。 4. 仪器测量位置的变化不影响测量结果。
    5. 按键数字调零装置。
    6. 具有多种测量功能选择,适合各种不同工况状态下的使用。
    7. 超出量程范围时仪表在显示屏上有提示。
    8. 电池的连续使用时间达100小时以上。

    9. 测量数据储存和温度显示功能。

    三、 技术指标

    1. 1.  工作压力范围:

    2. 2.  最大过载能力:

    3. 3.  准确度等级:

    4. 4.  分辨率:

    5. 5.  预热时间:

    6. 6.  电源:

    7. 7.  重量:

    8. 8.  外形尺寸:

    四、 使用方法:

    -9999~9999Pa 内各种标准量程(注:其他量程可定制)

    ≤200%FS
    1.0 级
    1Pa
    15 分钟 9VDC(电池) <
    0.2kg 140x70x25(mm)

    1. 开机状态:打开电源,仪器进入初始状态,显示屏读数(999988880000)后,功能 区上部实验室三角闪烁。(预热时间 15 分钟)

    2. 清零:按一次清零键,清零即完成。 3. 选择功能方案:

    按功能键选择功能一 实验室用(气源稳定,功能区上部三角闪烁) 按功能键选择功能二 标准工况用(气源波动小,功能区中部三角闪烁) 按功能键选择功能三 复杂工况用(气源波动大,功能区下部三角闪烁)

    指示区 数字显示区 功能区

    温度 实验室 负值 标准工况

    贮存 复杂工况

    8888

    ◄►

    4. 压力连接: 可用输气管将被测压力通过仪器的入口引入仪器气路。

    5. 测量: 仪器置零后,即可施加被测压力,仪器则显示被测压力值或 差压值。

    6. 测量表压 用胶管连接嘴与被测压力源,测高于大气压接正压接嘴;测低于大气压接负

    压接嘴。另一接嘴通大气、仪器示值即为表压。
    通大气 接压力源 通大气

    测正表压 测负表压 7. 测量差压

    仪器正、负接嘴分别接高、低压力源,读数即为差压值。(如读数显示负值, 则为正、负方向接反,交换接嘴即可)。

    接低压力源 接高压力源

    8. 测量风速: 仪器与皮托管按下图连接,用伯努利方程可计算流体中某一点流速 V

    -+

    -+

    -+

    V= K 式中:

    V
    K
    P ρ

    通风管道 胶管 皮托管

    气流

    2P

    风速 ( m/s )
    皮托管系数 通过皮托管测得的动压 ( Pa )

    流体密度 ( kg/m3 )

    -+

    测量风量: 多点测量风速,求得风速平均值后,即可计算风量 Q

    Q=3600×V×F 式中:

    Q 风量 ( m3/h )
    V 平均风速 (m/s ) F 管道截面积 (m2)

    五、 仪器指示区简介: 1.按功能键,指示区上部三角闪烁,此时显示表示仪器内部温度

    2.按功能键,下部三角闪烁时,显示贮存数据,仪器可贮存 1-9 只测量数据

    3.如测得为负值时,指示区中部鸡心闪烁,表示压力为负值

    六、 注意事项:

    1. 仪器工作处须远离振动源、强电磁场。环境温度须稳定。 2. 一般情况下,不得测量强腐蚀性的气体压力和液体压力。 3. 测量压力不得超过允许过载压力范围。
    4. 当仪器闪烁显示 bALo 时,表示应更换电池。

    5. 仪器应周期检定(暂定一年)。 七、仪器成套性:

    1. A119-WYB 微电脑数字压力计 2. 仪器使用说明书
    3. 合格证,保修卡,用户反馈卡

    八、仪器维修:

    1 1

    1

    21°C

    01――

    仪器损坏,如属制造质量,一年内免费修理,一月内可办调退手续。所有仪器均实 行终身维修。
