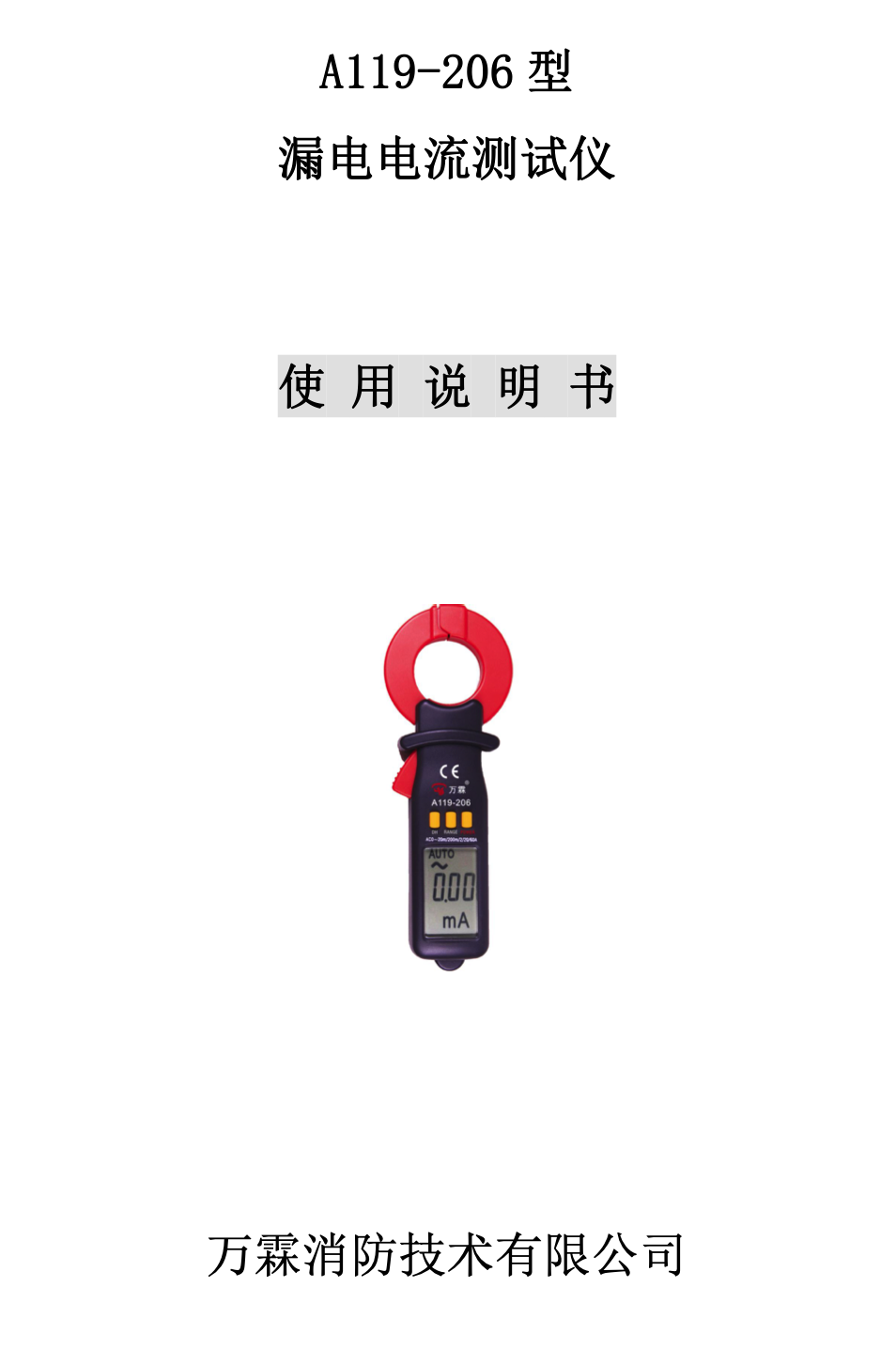

A119-206型漏电电流测试仪使用说明



文件大小:未知

文件类型:.zip

发布时间:2021-08-16

  • 产品详情

  • 一、概述
    A119-206,漏电电流检测仪是一款性能稳定、安全可靠的 3 1/2位数字微电

    流钳表。该仪表测量时, 能在20mA、200mA、2A、20A、60A自动跳档, 是一 台专用于测量交流小电流的高精度、智能型自动量程数字钳形表。

    二、特性
    · 最大显示: 1999
    · 手动量程:按“RAN GE”键切换
    · 自动量程: AC 20mA、200mA、2A、20A、60A自动跳档。 · 数据保持: 显示“H”符号提示。
    · 低电压提示: 显示“ ”符号提示。
    · 钳口最大口径: D= 30mm
    · 机身尺寸( 最宽处):170×61×27(mm)
    · 机身净重:136 g(不含电池)

    · 自动关机: 当仪表按键无任何动作约 10 分钟后关机。 · 使 用 电 池 类 型 : 7 号 1 .5 V 干 电 池 两 只 ( A A A ) 。

    三、部件简图
    1 钳夹

    2 扳机 3 按键

    4 显示屏

    四、部件使用说明
    1、电源开关: 按下“POWER”键并保持 2秒钟后开机或关机。该按键在手 动量程时短促按 1 次,可递减量程。

    2、手动自动量程转换开关 RANGE:按一下该键可将自动测量模式转换成手动模 式。在手动模式下,还可以递增
    量程。在手动模式下,按该键并保持 2 秒可转换为自动模式。 在自动测量时,各量程档自动转换, 无需手动换挡。

    3、数据保持: “D H ” 键为数据数据保持键。在您测量电流时,短促按动 1 次此按键,可将当前测量数据保持在屏幕上。再按 1 次该键可释放之前所保 持的数据。

    五、测量方法 1、交流漏电电流测量

    A、检测接地线上的漏电流:打开扳机,将钳夹钳住地线, 然后查看 LCD 上所显示的读 数,即为该地线上的漏电电 流值。(如图 1)

    B、检测不平衡工作电源线的漏电流: 打开扳机,将钳夹钳住电源线。单相交流电 ‘两根’( 如图 1) ;三相三线制‘ 三根’

    ( 如图 2); 三相四线制‘四根’(如图 3)。如果有接地线, 不能将地线一起钳 入钳夹。

    注意: 现在许多工厂或公司采用三相五线制,除了三根相线外, 还有一根工作零 线和一根保护零线( 接地线), 在检测漏电电流

    时, 接地线要单独检测,不能与四根工作电源线同时钳在钳夹内。

    2、交流电流测量
    A、在进行交流电流测量时, 打开扳机, 将钳夹钳住其中一根火线( 相线) , 并

    将导线保持在钳夹中心位置,然后从屏幕上读取数据。(如图 4) 注意:测量电流时,两钳夹应紧密碰合, 不能有间隙, 否则测量值将不准。

    图1 图2

    六、量程指标

    图3 图4

    精度:( ±%读数±字数) 保证期为一年环境温度:23°C± 5°C 相对湿度<75 %

    七、注意事项
    1、为了安全, 请使用于 600 V 以下的交流电压的电路,而且欲测量导线的外部绝缘层

    必须绝缘良好, 以防电击。
    2、仪表钳头部分为精密的机械结构, 请勿受到外力冲击, 受到外力冲击变形后将无法

    正常测量。 3、在清洁仪表外观时,应采用软棉布湿润水后擦拭外观, 切不可使

    仪表渗水, 造成内部短路而导致仪表损坏或造成人身安全隐患。4、为了您和仪表的安 全, 非专业人士或非我公司指定人员, 不得

    拆卸仪表或改装。 5、本产品如有修改, 将不另行通知。 6、保修注意事项请阅读保修卡上内容。

    八、更换电池 1、先用十字螺丝批将电池盖紧固螺钉取出

    2、轻轻将电池盖提起。 3、再用力向下拖拽电池盖即可。 4、更换电池时切忌不可将电池正负极反接

    否则将损坏内部芯片。 5、在您更换电池时会看到电池仓内的小孔下有一个拨动开关, 请勿

    触碰该配件。
