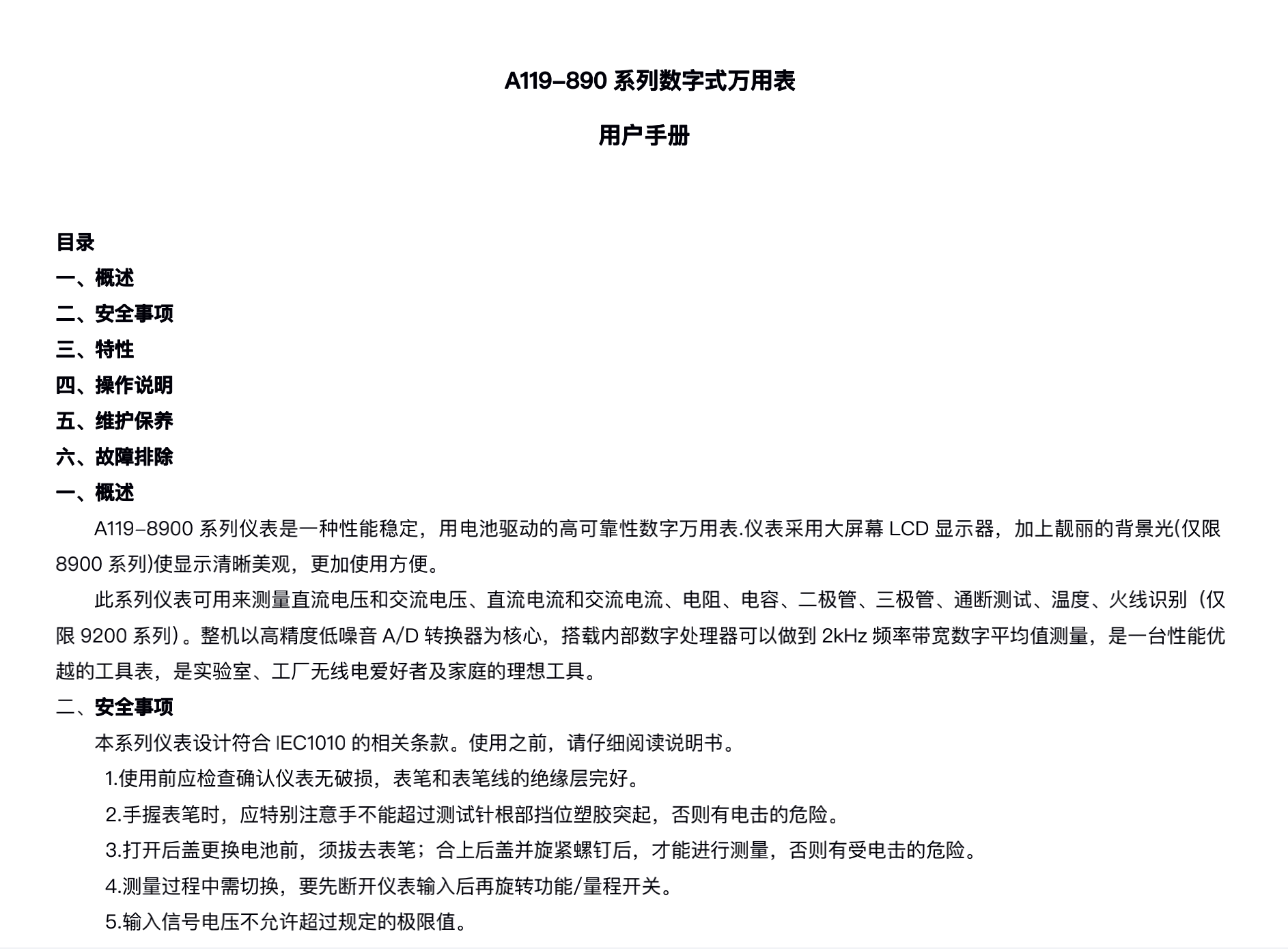

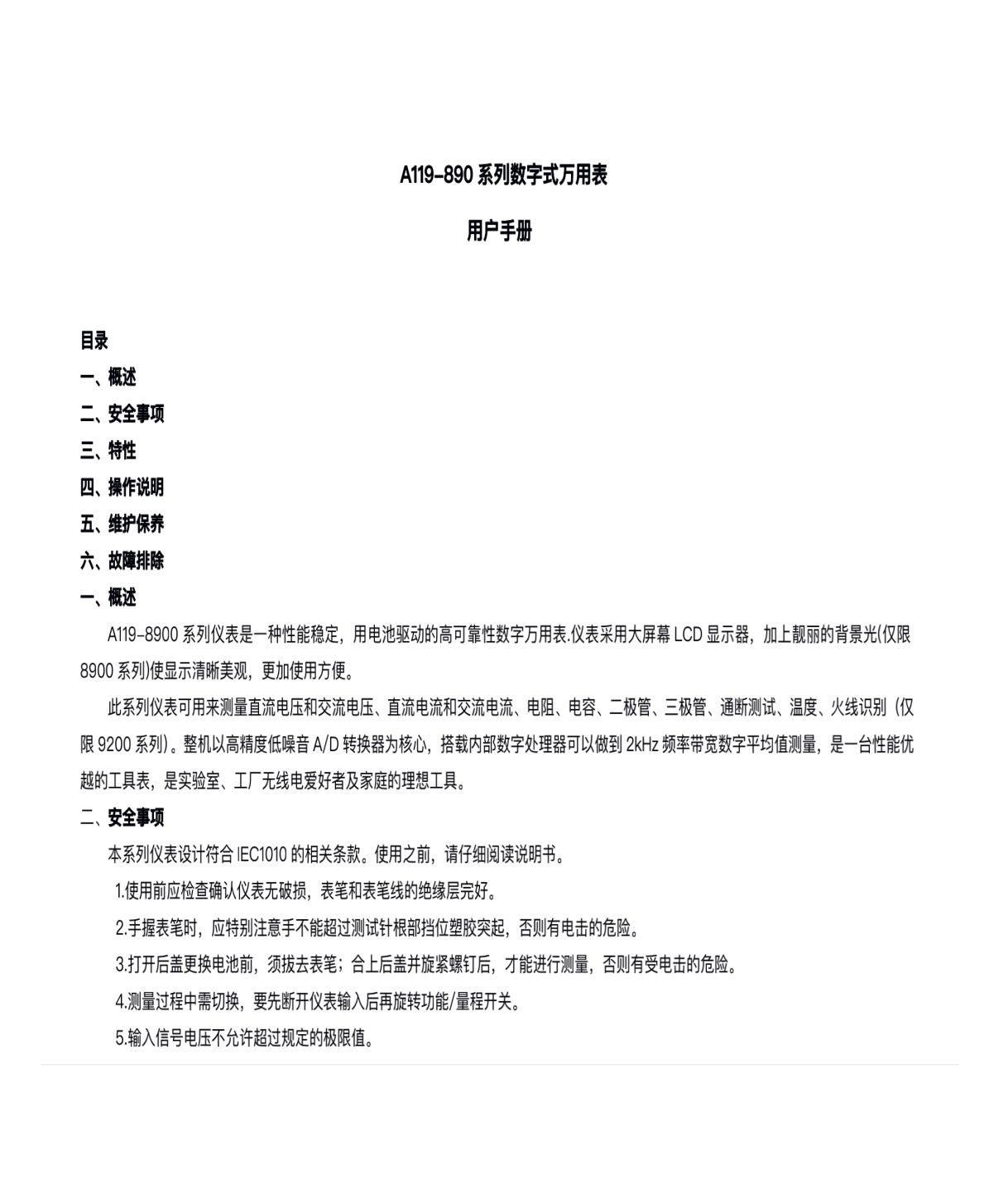

A119-890数字万用表使用说明

  • 上架时间:2021-08-16
  • 产品描述:目录 6 一、概述 7 二、安全事项 8 三、特性 9 四、操作说明 10 五、维护保养 11 六、故障排除 12 一、概述 13 A119-8900 系列仪表是一种性能稳定,用电池驱动的高可靠性数字万用表.仪表采用大屏幕 LCD 显示器,加上靓丽的背景光(仅限 14 8900 系列)使显示清晰美观,更加使用方便。 15 此系列仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试、温度、火线识别(仅 16 限 9200 系列)。整机以高精度低噪音 A/D 转
  • 马上咨询

目录
6 一、概述
7 二、安全事项
8 三、特性
9 四、操作说明
10 五、维护保养
11 六、故障排除
12 一、概述
13 A119-8900 系列仪表是一种性能稳定,用电池驱动的高可靠性数字万用表.仪表采用大屏幕 LCD 显示器,加上靓丽的背景光(仅限
14 8900 系列)使显示清晰美观,更加使用方便。
15 此系列仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试、温度、火线识别(仅
16 限 9200 系列)。整机以高精度低噪音 A/D 转换器为核心,搭载内部数字处理器可以做到 2kHz 频率带宽数字平均值测量,是一台性能优
17 越的工具表,是实验室、工厂无线电爱好者及家庭的理想工具。
18 二、安全事项
19 本系列仪表设计符合 IEC1010 的相关条款。使用之前,请仔细阅读说明书。
20 1.使用前应检查确认仪表无破损,表笔和表笔线的绝缘层完好。
21 2.手握表笔时,应特别注意手不能超过测试针根部挡位塑胶突起,否则有电击的危险。
22 3.打开后盖更换电池前,须拔去表笔;合上后盖并旋紧螺钉后,才能进行测量,否则有受电击的危险。
23 4.测量过程中需切换,要先断开仪表输入后再旋转功能/量程开关。
24 5.输入信号电压不允许超过规定的极限值。
25 6.测量公共端“COM”和 “大地”之间的电压不得超过 1000V,以防电击和损坏仪表。
26 7.被测电压高于 DC60V 和 AC42V 的场合,均应小心谨慎,防止电击。
27 8.液晶显示“ ”符号时,表示电池电压不足,应及时更换电池,以确保测量准确度。
28 9.仪表内保险丝的更换应采用同类型规格。具体规格见维护保养中的条款或机板上的标注。
29 10.安全符号说明:
30 直流 交流 电池不足
警告提示 双重绝缘 高压危险
三、特性
1.一般特性
①.显示:
a.大屏幕液晶显示:可视区 61×32mm、字高 25mm;
b.***大显示值:????(3 1 /2 位);
c.全功能、单位符号显示;
d.自动极性显示、超量程显示“OL”、低压电池更换显示“ ”;
e.小功耗亮丽背景光,数秒钟自动熄灭。
②.测量:
a.低功耗高精度低噪音 A/D 转换集成电路。自动校零;
b.全量程过载保护功能。
③.电源:2
a.电源:9V 层叠电池一个(NEDA1604、6F22 型或等效型)。
b.自动关机:开机后无按键动作大约 15 分钟左右会自动关
闭电源。
c.按键唤醒:自动关机后,按 HOLD 键可以重新开启电源。
(仅限 8900 系列机型)
④.环境条件:
a.工作温度:?℃??? ℃ 相对湿度< 85%
b.储存温度:??? ℃ ??? ℃ 相对湿度? ???
c.保证精度的温度:?? ℃ ?? ℃ 相对湿度? ???
⑤.外形尺寸:173&times;93&times;55mm
⑥.整机重量:约 400g(包含电池)。
⑦.附件:使用说明书一本、合格证一张、外包装盒一个、
20A 表笔一付、K 性热电慪(仅配 A119-890、DT9208)
2.技术特性
①.准确度:?(a?&times;读数+字数),保证测量环境温度:(?? ℃
??) ℃ ,相对湿度? ???,校准保证期从出厂日起为一年。
②.性能(注&ldquo; &rdquo;表示该表有此功能)
③.技术指标
a.直流电压(DCV)
量程
准 确 度
分辨力
A119-890 A119-890 DT9205/9505 DT9208
200mV
?(??????)
0.1mV
2V 0.001V
20V 0.01V
200V 0.1V
1000V ?(?????3) 1V
输入阻抗:10M?。
过载保护:200mV 量程为 250V 直流或交流峰值,其于量程为 1000V 直流或交流峰值。
b.交流电压(ACV)
量程 准 确 度 分辨力
型 号 A119-89
0
A119-89
0
DT9205/950
5
DT920
8
直流电压
交流电压
直流电流
交流电流
电 阻
电 容
温 度
频 率
二极管
通断
背景光
自动关机
火线识别3
A119-890 A119-890 DT9205/9505 DT9208
2V ?(??8??5) &mdash;&mdash; 0.001V
20V
?(??8??5)
0.01V
200V 0.1V
750V ?(1.2??10) 1V
输入阻抗:10M?。
频率响应:40Hz-2kHz。
过载保护:直流电压 1000V 或交流电压 750V。
显 示:正弦有效值。(平均值响应)
c.直流电流
量程
准 确 度
分辨力
A119-890 A119-890 DT9205/9505 DT9208
200uA
?(0.8??10)
?(0.8??10) 0.1uA
2mA &mdash;&mdash; 0.001mA
20mA ?(0.8??10) 0.01mA
200mA ?(1.2??8) 0.1mA
20A ?(????) 0.01A
测量电压降:满量程电压降 200 mV。
***大输入电流:20A(测试时间不超过 10 秒)
过载保护: 0.2A/250V 自恢复保险丝;A119-890+系列机型 20A 无保险丝。
20A/250V 快速熔断保险丝。(仅限 A119-890+系列机型)
d.交流电流
量程
准 确 度 分辨力
A119-890 A119-890 DT9205/9505 DT9208
2mA ?(??0??15) &mdash;&mdash; 0.01mA
20mA ?(??0??15) &mdash;&mdash; 0.1mA
200mA ?(?????5) 0.1mA
20A ?(?????10) 0.01A
测量电压降:满量程电压降 200 mV。
***大输入电流:20A(测试时间不超过 10 秒)
过载保护: 0.2A/250V 自恢复保险丝;A119-890+系列机型 20A 无保险丝。
20A/250V 快速熔断保险丝。(仅限 A119-890+系列机型)
频率响应:40Hz-2kHz
显 示:正弦有效值。(平均值响应)
e.电阻
量程 准 确 度
分辨力
A119-890
200? ?(0.8??5) 0.1?
2k?
?(0.8??3)
0.001k?
20k? 0.01k?
200k? 0.1k?
2M? 0.001M?
20M? ?(??????) 0.01M?4
200M? ?
(???????)
&mdash;&mdash; ?(???????) &mdash;&mdash; 0.1M?
开路电压:0.7V(200M?档约 2.8V)。
过载保护:250V 直流或交流峰值。
注意:在使用 200?时,应现将表笔短路,测得引线电阻,然后在实测中减去;200M?档测量时间较长,应等待显示值稳定后再读
取结果。
警告:为了安全起见电阻档禁止输入电压值。
f.电容
量程 准 确 度
分辨力
A119-890
20nF
?(3.0??20)
?(3.0??20)
0.01nF
200nF 0.1nF
2&mu;F 0.001&mu;F
20uF &mdash;&mdash; 0.01uF
200uF ?(3.0??20) 0.1uF
2mF ?(5????10) &mdash;&mdash; 0.001mF
过载保护:***大输入 250V 直流或交流峰值。
注意:2uF 200uF 测量反应时间约 4 秒钟。
g.频率
量程 准 确 度
分辨力
A119-890 A119-890+
2Hz
?(0.5??10)
&mdash;&mdash; 0.001Hz
20Hz &mdash;&mdash; 0.01Hz
200Hz &mdash;&mdash; 0.1Hz
2kHz ?(0.5??10) 0.001kHz
20kHz &mdash;&mdash; 0.01kHz
200kHz ?(0.5??10) 0.1kHz
2MHz &mdash;&mdash; 0.001MHz
输入灵敏度:0.1V。
输入信号幅度:0.1V-100V
过载保护:250V 直流或交流峰值。
h.温度
量 程 准 确 度
分辨力
A119-890 A119-890+
-40℃?400℃ ?(1.0??5) 1℃
400℃?1000℃ ?(1.5??15) 1℃
温度传感器:K 型热电偶,镍铬--镍硅,香蕉插头。
开路特性:显示环境温度。
i.二极管测试及线路通断检测
量程 说 明 测 试 条 件
二极管正向压降 正向直流电流约 1mA5
反向电压约 2.8V
导通电阻<约 50?时发出蜂鸣声响 开路电压约 1V
输入保护:***大输入 250V 直流或交流电压。
j.晶体三极管 hFE 参数测试
k.火线识别(HV)见使用说明书(仅限 DT9205/9505、9208)
四、操作说明
1.操作面牌说明
①.型号栏;
②.液晶显示器:显示仪表测量的数据及功能单位符号;
③.三极管测试座:测试三极管输入口;
④.HOLD/BL 键:短按为数据保持,长按越 2 秒为背光显示;
POWER 键:电源开关。(仅限 A119-890+系列)
⑤.发光二极管:测通断,火线时报警用;
⑥.旋钮开关:用于改变测量功能、量程及控制开关机;
⑦.电压、电阻、二极管、电容、温度、频率正极插座;
⑧.20A 电流测试插座;
⑨.mA 电流测试插座;
⑩.负极插座及公共地。
量 程 显示范围 测 试 条 件
hFE NPN 或 PNP 0~1000dB Ib 约 10&mu;A
Vce 约 2.8V6
2.直流电压测量:
①.旋转&ldquo;功能/量程开关&rdquo;到&ldquo;V &rdquo;范围, 选择适合的量程同时液晶显示相应的功能和单位符号。
②.黑色表笔插入 COM 插座,红色表笔插入 V?插做。
③.将表笔并接到被测电压源两端。
④.从显示屏上读取测量值,仪表在显示电压读数的同时会指示出红表笔一端相对于黑表笔一端的电压极性。
注意:
a. 测量前,请检查表笔是否有破损或者断路。
b. 测试时,请注意不要接触任何金属部件,严防电击。
c. 测试时,如果不知道被测的直流电压的大约值,请选择***高量程测量;测出数值后,如有需要再切换档位。
d. 显示屏只显示***高位&ldquo;OL&rdquo;时,说明被测电压已超过使用的量程。不知被测电压范围时,应选择***大量程。
e. &ldquo;200mV&rdquo;档输入保护***大直流电压 250V,其余电压量程为直流电压 1000V,输入更高电压可能损坏仪表。
f. 不要测量高于 1000V 的直流电压,虽然有可能显示读数,但可能会损坏万用表。
g. 测量高电压时应特别注意安全。
h. 请勿用直流档去测量交流电压,如果测量交流电压,万用表的显示不正确,请注意安全。
3.交流电压测量
①. 旋转&ldquo;功能/量程开关&rdquo;到&ldquo;V &rdquo;范围, 选择适合的量程同时液晶显示相应的功能和单位符号。
②. 黑色表笔插入 COM 插座,红色表笔插入 V?插座。
③. 将表笔并接到被测电压源两端。
④. 从显示屏上读取测量值。
注意:
a. 参见直流电压测量注意事项 a、b、c、d、g。
b. 输入保护***大为交流 750V,不要测量高于 750V 的交流电压,虽然有可能显示读数,但可能会损坏万用表。
c. 请勿用交流电压档去测量直流电压,如果测量直流电压,万用表的显示不正确,请注意安全。
4.直流电流测量
①. 旋转&ldquo;功能/量程开关&rdquo;到 &ldquo;A &rdquo;范围, 选择适合的量程同时液晶显示相应的功能和单位符号。
②. 根据选择的量程,红色表笔插入插座 mA 或 20A 插座,黑色表笔插入 COM 插座。
③. 关断待测电路的电源。
④.断开待测支路。
⑤.将仪表按串联方式接入待测支路。
⑥.开启待测电路的电源。
⑦.从显示屏读取测量值,仪表显示电流读数的同时会指示出红表笔一端相对于黑表笔一端的电压极性。
注意:
a. 20A 和 mA 档是不同的插座,请勿插错。
b. 不知被测电流范围时,应尽量选择***大量程。
c. 显示屏只显示***高位&ldquo;OL&rdquo;时,说明被测电流已超过使用的量程,应改用更高量程测量。
d. mA 插孔***大输入 200 mA,过载会使自恢复保险丝呈现高阻状态,切断电流输出。
e. 20A 插孔***大输入 20A,过载会熔断仪表内的保险丝(仅限 8900 系列)。
f. 切勿用电流量程去测量电压,如果去测量电压会烧毁仪表的危险。
5.交流电流测量7
①. 旋转&ldquo;功能/量程开关&rdquo;到 &ldquo;A &rdquo;范围, 选择适合的量程同时液晶显示相应的功能和单位符号。
②. 根据选择的量程,红色表笔插入插座 mA 或 20A 插座,黑色表笔插入 COM 插座。
③. 关断待测电路的电源。
④.断开待测支路。
⑤.将仪表按串联方式接入待测支路。
⑥.开启待测电路电源。
⑦.从显示屏读取测量值,单位用&ldquo;功能/量程开关&rdquo;所指示的单位。
注意:参看直流电流测量注意事项 a、b、c、d、e、f。
6.电阻测量:
①. 旋转&ldquo;功能/量程开关&rdquo;到&ldquo;?&rdquo;范围, 选择适合的量程同时液晶显示相应的功能和单位符号。
②. 黑色表笔插入 COM 插座,红色表笔插入 V?插座(红表笔为测量电路的&ldquo;+&rdquo;极)。
③. 如果测量在线电阻,必须关断电路的电源,并使电路中的电容放完电。快捷无错的测量方法是:把待测电阻的一端与
线路断开。
④.将测试表笔并接到被测电阻两端。
⑤.从显示屏读取测量值,单位用&ldquo;功能/量程开关&rdquo;所指示的单位。
注意:a. 当输入开路时,仪表处于超量程状态,只显示***高位&ldquo;OL&rdquo;。
b. 检测在线电阻时,应关闭被测电路的电源,并使被测电路中电容放完电,才能进行测量。
c. 200M?档,测量时比较慢,应待显示数稳定后读取测量值。
d. 输入有保护电路,***大可以耐压 250V 直流或交流峰值,更高电压可能损坏仪表。请不要轻试。
7.线路通断检测:
①.旋转&ldquo;功能/量程开关&rdquo;到 &ldquo; &rdquo;档,A119-890/A119-890 旋到&ldquo; &rdquo;档;液晶显示相应的功能和单位符号。
②. 黑色表笔插入 COM 插座,红色表笔插入 V?插座。
③. 被测线路必须在切断电源状态下检查,线路带电将导致仪表错误判断,严重会毁坏仪表。
④.将测试表笔跨接在待查线路的两端。
⑤.被检查的两点之间的电阻值低于约 50?,仪表会发出蜂鸣声响作为指示。
注意:a. 被测线路必须在切断电源状态下检查,线路带电将导致仪表错误判断,严重会毁坏仪表。
b. 输入有保护电路,***大可以耐压 250V 直流或交流峰值,更高电压可能损坏仪表。请不要轻试。
8.二极管测试:
①.旋转&ldquo;功能/量程开关&rdquo;到&ldquo; &rdquo;档。A119-890/A119-890 旋到&ldquo; &rdquo;档,液晶显示相应的功能和单位符号
②.黑色表笔插入 COM 插座,红色表笔插入 V?插座(测量电路&ldquo;+&rdquo;极)。
③.关断待测电路的电源。
④.将被测二极管的一端从线路断开。
⑤.将表笔跨接于被测二极管两端。
⑥.从显示屏读取测量值,仪表显示二极管正向压降,单位&ldquo;伏特&rdquo;;当二极管反接时应显示超量程。
注意:
a. 当两表笔开路时,显示超量程(仅显示高位&ldquo;OL&rdquo;)。
b. 测试时,请确认待测二极管两端没有添加任何电压。c. 通过被测器件的电流约 1mA。
9.电容测量:
①.旋转&ldquo;功能/量程开关&rdquo;到&ldquo;F&rdquo;范围,选择适合的量程同时液晶显示相应的功能和单位符号。
②.黑色表笔插入 COM 插座,红色表笔插入 V?插座。
③.测量在线电容,必须关断电源,对电路中的电容放完电。
④.此档位严禁测量电压。
⑤.将测试表笔并接到被测电容的两端。
⑥.从显示屏读取测量值。
注意:a.对于需要测试的电容应先进行一次放电,然后再进行测量。
b.电容测量比较耗电,特别是容量较大的电容,测量时不要同时开启背光,以免影响测量。
c.电容量程各档只能用于测量电容,如果有电压输入,将损坏仪表。
d.单位:1pF=10
-6
&mu;F; 1nF=10
-3
&mu;F;1&mu;F=10
-6
F(F:法拉)。
10.频率测试(仅 A119-890+机型):
①、旋转&ldquo;功能/量程开关&rdquo;到&ldquo;Hz&rdquo;档。
②、黑色表笔插入 COM 插孔,红色表笔插入 V?插孔;将表笔并接到被测信号源两端。
注意:a.频率信号的幅度应当控制在几百毫伏到几十伏范围;被测信号较强时,应使用外部衰减器;噪声环境中,小信号
测试可使
用屏蔽电缆。电压高于 100V,虽可获得读数,但可能超差。
b.输入保护***大 250V,更高电压可能损坏仪表。
11.温度测量(仅 A119-890+机型):
①.旋转&ldquo;功能/量程开关&rdquo;到&ldquo;℃&rdquo;档。
②.将热电偶的黑色插头插入仪表的 COM 插座,红色插头插入仪表的 V?插孔。
③.热电偶测量端置于测温点。
④.从仪表显示屏上读取温度值,读数为摄氏度(℃)。
注意:
a. 当热电偶插入温度测量插座后,自动显示被测温度;未插入热电偶或当热电偶开路时,显示环境温度。
b. 仪表随机附 K 型简装热电偶,香蕉型插头。
12.晶体三极管 hFE参数测试:
①.将功能/量程开关置于 hFE档。
②.hFE参数测试需要使用仪表上的专用插座来测试。
③.先确认晶体三极管是 PNP 型还是 NPN 型,
④.将被测管 E、B、C 三脚插入仪表相应的插孔内。
⑤.从显示屏读取测量值。
注意:
仪表显示的是 hFE 近似值,测试条件为:基极电流约 10&mu;A,集电极与发射极间电压约 3.0V。
13、火线识别(Live):(仅限 A119-890+系列机型)
①、旋转&ldquo;功能/量程开关&rdquo;到&ldquo;Live&rdquo;档,液晶屏显示&ldquo;0&rdquo;。
②、红色表笔插入仪表的 V?插孔;
③、将红色表笔连接火线时,蜂鸣器发出嘀嘀嘀的断续声音同时 LED 闪烁,液晶屏显示&ldquo;L&rdquo;;如果表笔接的是零线蜂鸣器不
发出声音 LED 不亮液晶屏显示&ldquo;0&rdquo;。
14.数据锁定/背景光功能:(仅限 A119-890+系列机型)
89
测量过程中短按&ldquo;HOLD/BL&rdquo;此键, 显示屏显示的测量数据锁定不变,再次短按恢复正常测量;长安此键约 2 秒液晶屏呈现
背景光,使测量数据更清晰,数秒钟背景光会自动消失或再次长按此键背景光消失。
15.功能量程切换提示:
拨动功能旋钮同时蜂鸣器发出滴的声音 LED 灯闪烁一次提示切换量程或功能。
16、智能休眠及唤醒:(仅限 A119-890+系列机型)
开机后无按键动作约 15 分钟后仪表自动进入休眠状态。
在仪表休眠状态下,按一下 HOLD 键, 仪表会被唤醒而进入工作状态,或者将功能/量程旋钮旋至&ldquo;OFF&rdquo;位置后再旋至其他档
位,仪表也会被唤醒。若不用仪表,建议将功能/量程旋钮旋至&ldquo;OFF&rdquo;位置,因为休眠状态仍有少量耗电。若长期不用,建议取下
电池,以免时间长久而电池漏液腐蚀仪表。
17、自动关机:(仅限 A119-890+系列机型)
按下电源按键开机后约 15 分钟后仪表自动进入休眠状态。
在仪表休眠状态下,重复按动电源按键, 仪表重新开机,若不用仪表,建议将电源按键弹起处于关机状态,因为休眠状态仍
有少量耗电。若长期不用,建议取下电池,以免时间长久而电池漏液腐蚀仪表。
五、维护保养
您的数字万用表是一只精密的电子仪表,应该注意维护保养。
1、不要接入高于 1000V直流或交流峰值。
2、仪表后壳未完全盖好并旋紧螺钉前切勿使用。
3、如果电池不足,则显示屏左上方会显示&ldquo; &rdquo;符号,更换电池须拔去表笔后进行;
①.用十字螺丝刀取下电池盖螺钉,退出电池门;
②.取下 9V 电池,换上新电池;
③.装上电池门,用十字螺丝刀打上电池盖螺钉。
4、更换保险丝须先拔去表笔。
①.用十字螺丝刀取下电池盖螺钉,退出电池门;
②.取下保险丝,换上新保险丝;
③.装上电池门, 用十字螺丝刀打上电池盖螺钉。
5、保险丝的规格:F20A/250V。(仅限 A119-890+系列机型)
6、仪表长期不用应取出电池,放在干燥、通风、少尘的地方。
7、不要随意改动内部电路以免受损。
六、故障排除
如果您的仪表不能工作正常,下面方法可以帮助您快速解决一般问题,如果故障仍排除不了,请与厂家或经销商联系。
故障现象 检查部位及方法
没有显示
电源未接通费
换电池
符号显示 换电池
显示误差大 换电池
本说明说如有改变,恕不另行通知;
本说明书的内容被认为是正确的,若用户发现有错误、遗漏等,请与生产厂家联系;
本公司不承担由于用户错误操作所引起的事故和危害;
本说明书所讲述的功能,不作为将产品用做特殊用处的理由。
