防爆型智能消防远传压力表

一产品概述
万霖WANLIN-TP9001防爆型智能消防远传压力表（Ex）：利用NB-iot无线通讯协议，低功耗轻便锂电池实现无线数字传输，产品采用304接头和全铸铝外壳，通过本安防爆认证。抗震性好，能够测量气体、液体、油等对不锈钢无腐蚀的介质。上传速率1分钟-24小时可调，可预设高低压报警点，具有事件上发和定时上发两种功能。适用于消防管道、消防末端、消防泵房、城市供水、石油化工等需要无人值守、远程监控的领域。

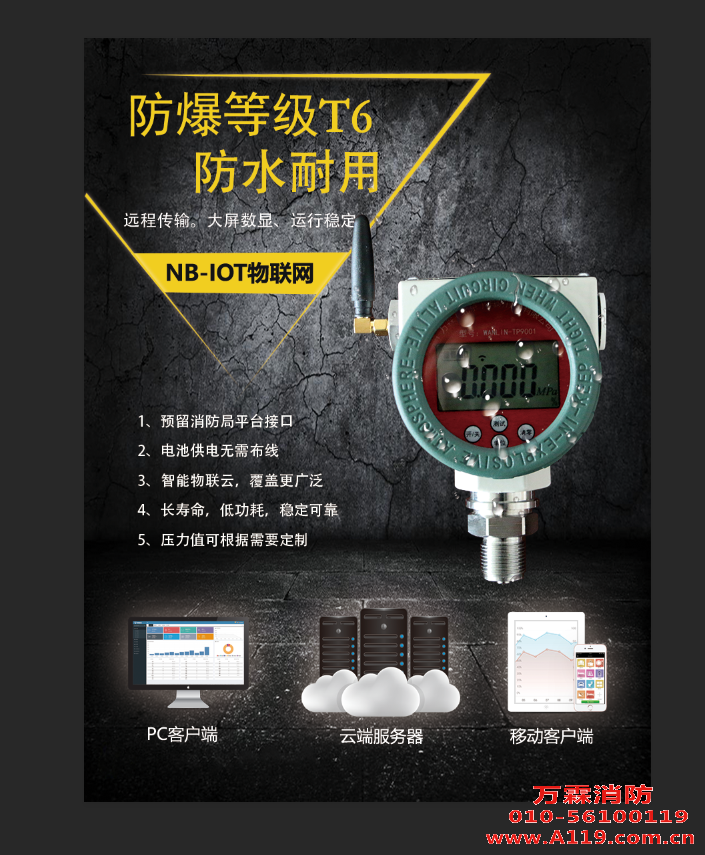

防爆型智能消防远传压力表

二 产品的性能和特点
* 大屏幕：大屏幕液晶显示，读数直观清晰，适应环境温度宽。
* 高精度：先进的微处理器技术，进口测控芯片，性能稳定精度高。
* 长寿命：低功耗，内置锂电池，抗干扰，稳定可靠。
  * 高可靠：进口压力晶元，长期稳定性好。
  * 报警远传：智能物联云，覆盖更广泛。

三技术参数
1．测量范围：0～2.5MPa
2．准确度等级： 0.4%FS
3．显示方式：5位数字动态显示
4．供电电源：3.6V锂电池连续使用3年
5. 介质温度：-20～80 ℃
6．工作环境温度：-10～60℃；
7．工作环境湿度：≤80%RH；
    8．常规螺纹接口：M20*1.5（其他螺纹订货说明）
四仪表使用功能
1、开关机：开机或关机。
2、清零：当仪表没有加压情况下，出现零漂，可短按“清零”键清零。
3、单位：可根据需要转换单位。
4、测试：用于新安装后，触发上传。　
  5、电池欠压：当电池符号出现图一①的时候，代表电池电量快要不足，请及时准备电进行更换。

当电量符号出现图二②的情况下请及时更换电池，否则会造成精度误差，读数不准确等原因。
五仪表安装
1.该仪器为精密计量仪器，应选择在空气流通，便于观察，易于维护操作、无腐性的地方。
2.仪表应垂直安装易于观看与测量。
3.安装仪表时，需加装紫铜或聚四氟密封垫片等密封配件。
4.安装和拆卸时，应将工具位于压力表接头六角处拆卸严禁用手拧动表头。
六 故障与排除
   本产品属于机电产品，在运输过程和使用过程中，由于环境干扰，人为操作使用不当的原因，可能造成仪表不能正常工作和显示。对于简单的故障用户可以自行排除，其他的故障需要返回到制造厂商进行维修。下面列表提示故障极其排除方法。
  1. 屏幕无字体更换电池
  2. 压力增加字体无变化取出电池，等待30秒后，再重新安装上
  3. 字体为非数字或者漏墨，出现裂痕液晶屏损坏，返厂维修。
  4. 数值明显不准确检查电池是否电量不足
  5. 精度改变返厂重新校准。
七安装注意事项
1、在设备上安装数显表之前，先检查表头及测量孔是否干净。在使用过程中，应保持管路清洁。
2、安装完成后，确认量程是否与压力量程匹配，以免压力过载，或分辨度过低。
3、现场使用条件应符合本仪表技术参数的要求。正确选用仪表量程，被测压
力不能超过仪表的测量上下限范围，应留有充分的超压安全余量。
4、被测介质温度不得超过仪表的工作温度范围，在腐蚀、振动场所使用时还应确保仪表的密封及耐振性能。
  3. 仪表为垂直向下直接安装式，可直接安装在被测管道压力接口上，安装时避免仪表连接螺纹与表前阀之间形成"封闭压力"(观察示值，注意有压力响应时间)，如果形成该压力，应及时消除，否则会造成测量元件损坏、介质泄漏。
  4. 电池注意事项：出厂配备电池为不可充电池，严禁充电。
本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。在使用测量以前应该估算被测量目标的大致压力范围，以免由于压力过大超出测量范围对传感器造成机械上的损坏。本产品的压力响应时间为0.5S
八 环境注意事项
  1. 本产品属于机电产品，使用了液晶显示技术，在强光下使用会减少液晶屏幕的使用寿命，而且可能会使数据辨认不清楚，由此造成的事故后果，本厂不负任何责任。
  2. 仪表接液部分为不锈钢金属材料和扩散硅传感器，测量强酸，强碱的介质应选取用隔膜型数字压力表。本产品使用不可充电的电池，使用过后的电池应妥善处理(可邮寄回本厂统一处理)以免造成环境污染。
  3.在高温或低温的情况下使用(大于85℃，小于-30℃)时，超过85℃应加散热器，否则测量精确度无法保证，而且过高的温度情况下锂电池有爆炸的危险，在存储或运输的过程中也应该注意仪表温度。
  4.由于本产品为电子产品在强电磁场中使用会使仪表产生故障，造成示值不准确或根本无法显示等情况，但是不会对仪表造成本质的损坏。不同的仪表有不同的压力测量范围，正常情况下可以在超过量程的10%以内使用，进一步超量程使用可能会造成传感器的机械损坏，进而造成测量气体或液体的泄露，这种损坏是不可恢复的，由此造成的后果本厂不承担任何连代责任。
